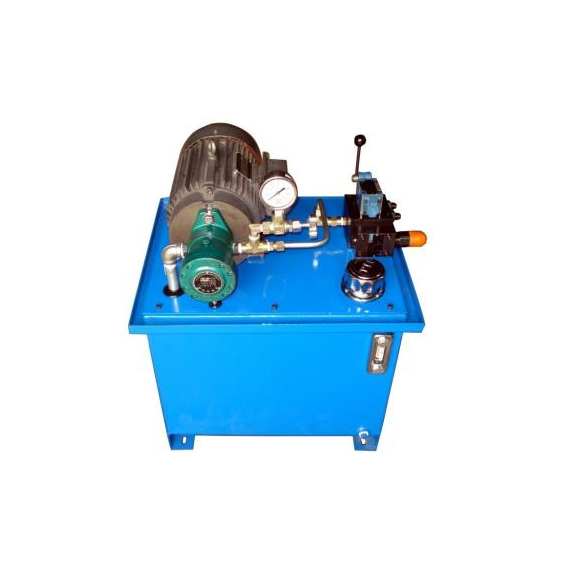

液压站

用来储油，油的冷却及过滤。电气盒—分两种形式。一种设置外接引线的端子板；一种是配套了全套控制电器。

液压站的工作原理如下：

电机带动油泵旋转，泵从油箱中吸油后压油，将机械能转化为液压油的压力能，液压油通过集成块(或阀组合)被液压阀实现了方向、压力流量调节后经外接管路舆到液压机械的油缸或油马达中。从而控制了液动机方向的变换，力量的大小及速度的快慢，推动各种液压机械做功。

       液压站的结构形式及主要技术参数：

液压站的结构形式：

主要以泵装置的结构形式、安装位置及冷却方式来区分，按泵装置的结构形式安装位置可分三种：

1.上置立式：泵装置立式安装在油箱盖板上，主要用于定量泵系统。

2.上置卧式：泵装置卧式安装在油箱盖板上，主要用于变量泵系统，以便于流量调节。3.旁置式：泵装置卧式安装在油箱产旁单独的基础上，旁置式可装备备用泵，主要用于油箱容量大于250升，电机功率7.5千瓦以上的系统。

按液压站的冷却方式可分为两种：

1.自然冷却：靠油箱本身与空气交换冷却，一般用于油箱容量小于250升的系统。

2.强迫冷却：采取冷却器进行强制冷却，一般用于油箱容量大于250升的系统。

液压站以油箱的有效贮油量及电动机功率为主要技术参数。

油箱容量共有18种规格：

安装尺寸：

油箱容量(升)LBH1007005005201608006006002509007007004001000800850
